La Ciudad del artesano, caminante que encuentra un nuevo espacio

Mi proyecto se centra en el estudio de los espacios de ocio de mi anfitrión (Mariano) y como se relacionan entre sí. La comunicación entre los diversos puntos de interés para él en la ciudad es muy pobre. Esto ocurre con la mayoría de espacios públicos de Alicante, se encuentran asediados y amurallados por los vehículos y edificios colindantes. El estilo de vida de mi anfitrión es relajado, y es por ello que vive en las afueras de la ciudad. Cuando se desplaza a la ciudad busca lugares que le proporcionen esa sensación.


Para entender este proyecto, primero debemos conocer un poco a Mariano. Es de origen francés y sus aficiones son: las maquetas de modelismo naval, los barcos, el cultivo de plantas y disfrutar de las vistas de la ciudad entre otras.
El desarrollo del proyecto, en un principio, se centra en el estudio de la relación entre Mariano y algunos espacios que representan para él su sueño mediterráneo (castillo Santa Bárbara, plaza Gabriel Miró...)









Una de las cosas que más me llama la atención es el diferente acondicionamiento que cumplen ambos sitios. En el castillo, la sensación de relajación por la ausencia de los ruidos de la ciudad es mayor, pero la pendiente del terreno y el exceso de temperaturas provoca su fatiga; mientras que en la plaza, la vegetación y la cirulación del agua resultan un lugar propicio, pero hay demasiado ajetreo. Es entonces cuando surge la idea de crear un nuevo lugar con todas la ventajas de ambos, y comienzo a estudiar el movimiento del agua y como éste influye en la temperatura ambiente.



Para demostrar dicha hipótesis, realicé unas pruebas mediante la construcción de un circuito cerrado en el que circulaba el agua. Efectivamente la temperatura disminuía en función de la caudal y la pendiente.





























Después de dichas pruebas, intuitivamente comienzo a diseñar un canal que circula por el castillo con la función de refrescar a Mariano y convertir ese lugar en su sueño mediterráneo. Esa idea fue descartada, pero la investigación me sirvió para entender que mejorar los lugares que él visita no cumple su sueño mediterráneo.





¿De qué otras maneras los puede visitar? En respuesta a esta pregunta nace la idea de crear un nuevo espacio que conecte los lugares de interés para Mariano, a la vez que se convierte en uno de ellos.

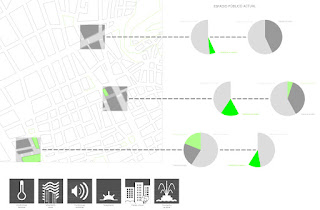

Desarrollando este concepto comprendo que este nuevo espacio debe cumplir unas características de entorno: condiciones térmicas, condiciones acústicas, calidad de aire y paisaje urbano .
Estudiando estas 4 características pensé en rehabilitar un lugar que actualmente recibe un uso escaso y que cumple algunos de los puntos mencionados, como son las azoteas de los edificios.

Mi proyecto consiste en crear una nueva infraestructura de pasarelas que comuniquen el castillo de Santa Bárbara con la ciudad de Alicante por medio de las azoteas.
Estas nuevas pasarelas se construyen en base a todo lo investigado anteriormente.





Consta de una nueva pasarela que ramifica en diversos puntos de la ciudad, centrándose en la conexión del castillo de Santa Bárbara con el edificio Gran Sol. Cuenta con un recorrido de 850m, lo que permite una pendiente del 6%; un canal de sección circular a lo largo de toda ella en el que se puede plantar cultivos hidropónicos (con pendiente óptima para la correcta circulación del agua)y una estructura que permite el paso de la luz y la visibilidad, pero sin tener un excesivo soleamiento, esto permite disfrutar de las vistas paisajísticas. En cuanto al sistema estructural que lo soporta, los pilares: serán torres vegetales que se utilizarán como medio de acceso directo a las ramas de la pasarela.











La ciudad de… V2.0


La ciudad de espacios públicos

Después de una semana de trabajo he reestructurado parcialmente la maqueta de la semana. Tras realizar una revisión exhaustiva del trabajo realizado durante estos meses he podido generan una serie de argumentos con los que seguir avanzando en mi proyecto. A continuación, un resumen del trabajo realizado hasta ahora:
Comencé el proyecto descubriendo los lugares que son de interés para mi anfitrión (Mariano) y por tanto son un punto para empezar a desarrollar su sueño mediterráneo.  De todo los lugares, me centré en encontrar propuestas materiales, movimientos y ambientales potenciales con las que poder trabajar en la plaza Gabriel miró y el castillo de Santa Bárbara. De la plaza me resulto interesante el carácter de espacio público que adquiere el lugar al incorporar un elemento como es el agua, fue entonces cuando me interese sobre los el agua como material, sus movimientos; así como su influencia en el ambiente cercano. Con todos estos conocimientos sobre el agua he planteado en un primer momento la construcción de un canal en el castillo (tras el análisis de las pendientes, y como afecta la velocidad del agua a la reducción de la temperatura ambiental) con la idea de refrescar. Pronto avancé el proyecto explotando una de las posibles funcionalidades del nuevo canal como podría ser la introducción de cultivo hidropónico de plantas con un nivel elevado de evapotranspiración; con la intención de darle un nuevo carácter público al castillo de Santa Bárbara, a la vez que fuera posible comenzar a repoblar la ladera del monte Benacantil.

Una vez, manos a la obra con la construcción de la maqueta infinita he intentado de manera intuitiva extrapolar todas estas ideas citadas anteriormente a la ciudad. Echando un poco la vista atrás a la plaza Gabriel Miró por ejemplo, me he dado cuenta de que el espacio público se de Alicante es pobre. Los pequeños puntos públicos se encuentran "amurallados" por lo edificios colindantes, por eso era necesario encontrar un lugar nuevo lejos de los coches donde se pudieran llevar a cabo nuevas relaciones. Dicho esto, las azoteas urbanas actualmente son un lugar de muy poco uso y con muchas ventajas, por eso en esta maqueta planteo una ciudad de espacios públicos a cota de azotea conectados por un canal en los que se pueda plantar cultivo hidropónico. La distribución del canal parte de los edificios de mayor altura descendiendo gradualmente hasta el nivel de la calle, un lugar estratégico para plantear las nuevas plazas de esta ciudad.
En las siguiente fotos los edificios de color más claro son los edificios privados y los de color más oscuro los edificios públicos.(Se puede ver que en ambos las azoteas son utilizadas). Por otra parte la construcción de nuevo acceso replanteado en el castillo en función de las pendientes y las velocidades que puede alcanzar el canal





Excursión a Torrevieja




 DESCUBRIENDO TODO TIPO DE SUEÑOS MEDITERRÁNEOS



El pasado viernes 24 fuimos de excursión  a Torrevieja y San Fulgencio. Comenzamos con la visita a la caracola de Toyo Ito; en un primer momento esta construcción se pensó como parque de relajación. Dista mucho de estar acabada y se ha convertido en un lugar de reunión para jóvenes de la zona para beber entre otras actividades. El primer aspecto que llama la atención al contemplarla es su ubicación, cuenta con vistas a las Salinas, a la vez que se encuentra rodeada de adosados de doble altura.


















Después nos desplazamos a uno de los puntos más altos de Ciudad Quesada. Contrasta la ladera inundada por viviendas unifamiliares al este, con otra formada por numerosos bancales en oeste.




















A continuación fuimos a una zona en la que se encontraban todos los comercios de manera casi aglomerada, se notaba que nos habíamos adentrado completamente en todo este panorama extranjero. Entramos en un bar, y la carta escrita solo en inglés. Echabas un vistazo fugaz alrededor y sólo te encontrabas con gente de avanzada edad sentada en las terrazas disfrutando de sus años de jubilación.. En ese bar no pudimos preguntarle nada a la mujer que nos atendía, por lo tanto nos fuimos a dar un paseo en busca de alguien que nos contara un poco como funcionaba aquello. he de der que la gente de allí no se caracteriza por su hospitalidad. Después de 3 o 4 intentos fallidos al final encontramos a alguien que nos concedió unos minutos.  Hablamos con una mujer que era de Bilbao, se llamaba Marisa y vino a San Fulgencio con su marido por trabajo, ya que era la zona en la que había más trabajo había por aquella época. Ambos encontraron trabajo aquí, pero con el tiempo y la llegada de tantos extranjeros abrieron un kiosco y un bar del que se encarga su marido.Tuvo que aprender inglés para poder adaptarse al nuevo cambio. Al preguntarle que si echaba de menos Bilbao nos dijo que no, que lo único que echaba de menos era a los amigos de allí pero que el sitio y la ciudad no. Prefería quedarse aquí















Concluimos en las dunas de La Marina, un espacio en el que la pinada preservaba las dunas de arena ante la acción del viento,Un lugar aparentemente de aspecto
natural, pero igualmente modificado para uso de todos.




Más allá de la propuesta

Cultivo en un castillo

Con el comienzo de las vacaciones he sacado tiempo para visitar a mi anfitrión de nuevo y tener una charla con él. En una de las visitas estaba regando las plantas de su jardín, no era la 1ª vez que lo encontraba realizando esa acción, pero al verlo esta vez me despertó interés y comencé a hablar con él sobre tema. Después de la charla, me percaté de que realmente le gusta cuidar y ver como crece su jardín. Mientras bajaba de nuevo a Alicante observaba la ladera del castillo, y la verdad es que desde la lejanía cuesta diferenciar al monte Benacantil, más bien parece un yermo árido que culmina en un castillo. No existe casi desigualdad entre la roca propia roca que conforma el castillo y el propio monte por la ausencia de vegetación. En la siguiente nos podemos hacer una idea de esta explicación:


Fue entonces cuando enlacé la conversación que había tenido previamente con mi anfitrión y lo que estaba contemplando. En conclusión pensé en dotar de mayor funcionalidad al canal, que estaba proyectando, que únicamente en refrescar el ambiente que le rodea. En un 1er momento la idea era sencilla, tan simple como extender el canal hasta el monte y crear un sistema de riego, pero realmente no sirve de nada transportar agua por un territorio tan árido porque el sustrato al que se debe adherir la vegetación es muy rocoso para poder crecer.
Fue entonces cuando profundicé más en el tema del cultivo de vegetación.  Me preguntaba si era posible cultivar sin necesidad del suelo y descubrí la agricultura hidropónica.
La agricultura hidropónica es un método utilizado para cultivar plantas usando disoluciones minerales en vez de suelo. En este método las raíces reciben una solución nutritiva equilibrada disuelta en agua con todos los elementos químicos esenciales para el desarrollo de las plantas.
Es decir, cuando introducimos los nutrientes en el agua que absorbe la planta ya no es necesario el suelo para que la planta prospere. En esta siguiente imagen tenemos el cultivo hidropónico de plantas a escala comercial.
 A pesar de esto, la planta aun necesita una  estructura a la que agarrarse, es por ello que se  utilizan diferentes sustratos, entre ellos:  perlita  agrícola, piedra pómez, fibras de coco o lana  de roca, entre otros.                                              A continuación, explico las características de  cada sustrato.
Perlita agrícola: La perlita es un silicato de aluminio, de color blanco a grisáceo, tiene una baja densidad con buenas propiedades; en cuanto a retención de humedad tiene un 63%. Algunas de las grandes ventajas como sustrato es una excelente capacidad de aireación gracias a su porosidad.


Fibras de coco: Se genera después de que el fruto del cocotero ha sido procesado con fin de obtener las fibras más larga. Esta fibra tiene una alta relación de carbono/nitrógeno, esto permite que se mantenga químicamente estable. La retención de humedad que tiene es muy buena con un 57%.

Piedra pómez: Es un material disponible en nuestro país. Posee una retención de agua de un 38%, una buena estabilidad física y durabilidad,




Lana de roca: La lana roca se obtiene de pequeñas fibras hechas de roca, tiene la capacidad de retener humedad de hasta un 78% y muy ligero.






Peat moss: Es un material importado,procedente por lo general de Canadá, posee características similares a las de fibra de coco, no requiere de ningún proceso, es muy utilizado para la germinación y desarrollo por sus características con una excelente retención de humedad 70%


Como he dicho antes el sustrato en el que queramos que nuestra planta crezca no lo es todo también tenemos que dotar a el agua de una solución de nutrientes esenciales para las plantas. En general las plantas necesitan 13 elementos minerales principales.
Estos son:  Nitrógeno  Potasio  Fósforo  Calcio  Magnesio  Azufre  Hierro  Manganeso  Zinc  Boro Cobre  Silicio  Molibdeno. Cualquier planta debería crecer con estos nutrientes aunque algunas de ellas necesitan mayor o menor proporción de alguno de ellos.

En definitiva mi propuesta es utilizar el propio canal como método de cultivo hidropónico. El esquema consiste en: una fuente de agua que impulsa por bombeo agua a través del sistema, canales construidos donde están los sustratos, las plantas, los conductos para aplicación del fertiriego y un sistema de alimentación para el continuo flujo del agua. Con todas estas piezas puedo empezar construir el proyecto.

Aparición del proyecto

Circuito cerrado de agua

Después de tantas semanas de estudios y análisis he decidido dar un paso más y centrarme en la recreación material de lo que comentaba en mi último post del trabajo con el agua. Fijándome en mi referente he intentado seguir sus  método de trabajo de inventos. El resultado final ha sido un circuito cerrado dónde el agua se encuentra el continuo movimiento.


Con esto, pretendo confirmar mi hipótesis sobre la disminución de la temperatura cerca de los lugares donde fluye el agua, debido a la evaporación de esta con el consiguiente aumento de la humedad del aire y añadirlo al lugar en el que he estado trabajando.
Este dispositivo consta de un canal de 80cm, en cuyo final se encuentra un tubo que se conecta con una pequeña bomba hidráulica que evacua el agua por otro conducto que vuelve al inicio del canal. Además ese 2º conducto finaliza en un grifo que es capaz de regular el caudal que entra en el canal.
en la parte más inferior tenemos una cuña de madera que es capaz de bascular longitudinalmente por el canal, de manera que la pendiente puede variar entre 12 y 35º (es una rango que incluye todas las pendientes que podemos encontrarnos en el castillo de Santa Bárbara).
Con todas estas variables pretendo obtener suficientes datos para continuar el proyecto de reconstrucción del sueño mediterráneo de Mariano. Video

Reconstrucción materiales

¿Es posible transportar un material de un lugar a otro y que forme parte del nuevo lugar?

Como bien decía en mi anterior post mi intención transportar el agua a otros lugares de mi anfitrión dónde obviamente no se encontraba, como por ejemplo el castillo. Para ello he decidido construir un canal. Me he informado de muchos datos a tener en cuenta en a la hora de construir un canal y me he dado cuenta de como trabaja el agua en movimiento.
El eje hidráulico es siempre descendiente. La 1ª decisión a tomar en cuenta es si el canal será de lámina abierta o cerrada. Teniendo en cuenta el uso será a lámina abierta.
A la hora de construir un canal hay que tener en cuenta los siguientes parámetros: sección, área mojada, perímetro mojado y radio hidraúlico.
-Area hidráulica: es el área de la sección por donde va a discurrir el agua.
-Perímetro mojado: es la suma de toso los lados en contacto con el agua de la sección
-Radio hidráulico: es el cociente entre Area hidráulica/Perímetro mojado

En la tabla de arriba encontramos las fórmulas para las secciones mas comunes.
A continuación os presento las secciones óptimas para cada tipo de geometría:
Los criterios para elegir la sección más conveniente
hidráulicamente son:
 -Entre las superficies de igual perímetro la de mayor superficie es el círculo. (esto implica mayor caudal)
 -De los polígonos de x lados, el de mayor superficie es el regular.
 -De los polígonos de lados de longitud dada el de mayor superficie es el que se
inscribe en un círculo.
 -De los polígonos de ángulos dados el de mayor área superficie es el que se
circunscribe en un círculo
 - A igual área el que tenga menor perímetro mojado tendrá más caudal (menos rozamiento con las paredes)

Trapecio:


Tratamos de buscar las dimensiones de la sección de forma que consigamos la misma superficie con mínimo perímetro mojado.
Corresponde al trapecio inscrito en un semicírculo de radio
OM = L /senα = h * 2
El ángulo α óptimo es 60º, es decir, la sección es un semihexágono regular.

Los taludes más habituales en función del material son los siguientes:














Puede ir sin revestimiento

Rectángulo:



Al igual que en el trapecio, ña sección óptima en este caso será un semicuadrado.
Su diferencia es que obligatoriamente necesita un revestimiento debido a sus verticales que por efecto del talud natural de terreno se vendrían abajo.

Triángulo:
La sección triangular óptima tendrá un ángulo α=90º; es decir un triángulo isósceles de 45º.
Puede ir sin revestimiento

Círculo:

La sección circular se define por el radio y por el denominado ángulo de resguardo. Desde el punto de vista teórico la sección óptima es la circular, pero a lo que su ejecución se refieretiene grandes inconvenientes.


La mejor sección desde un punto de vista hidráulico será aquella que, para una sección, rugosidad y pendiente dadas, conduce un caudal máximo (gasto). Para ello tenemos la fórmula de Manning , entre otras pero la de Manning es la más utilizada. Proviene de la fórmula de Chézy para el cálculo de la velocidad del agua en canales abiertos y tuberías. La fórmula es la siguiente:
V = \frac{1}{n} R_h ^\frac{2}{3} \cdot S^\frac{1}{2}  dónde:

\ R(h) = radio hidráulico, en m.
\ n = es un parámetro que depende de la rugosidad de la pared
\ V(h) = velocidad media del agua en m/s.
\ S = la pendiente de la línea de agua (adimensional)


Otro factor a tener en cuenta es la V finalEs decir, dados un caudal y una rugosidad (n), pueden obtenerse menores secciones aumentando la pendiente, y por tanto, la velocidad (V).
En los canales es necesario limitar tanto la velocidad mínima como la máxima. No podemos permitir velocidades demasiado bajas para evitar que decanten los sólidos en suspensión que pueda llevar el agua. En la práctica la velocidad no debe ser menor de 0,5 m/s.
También es necesario limitar la velocidad máxima a la velocidad de erosión, puesto que una velocidad de fluido elevada provoca desgaste en las paredes del canal.
En los canales revestidos, las velocidades máximas aconsejadas están entre 1,5 y 3,5 m/s en tramos rectos. Sin embargo, en tramos curvos, en zonas donde se ubican compuertas, partidores, etc, la velocidad recomendada es 1 m/s. A continuación unas secciones de como es el movimiento del agua y las diferentes velocidades en los canales.

Viendo esta imagen podemos apreciar como el agua funciona el movimiento entorno a líneas concéntricas, siendo mayor la velocidad en el interior de las curvas.

La velocidad máxima se encuentra en la zona central del canal, a aproximadamente 0,2 h de la superficie libre.
Si analizamos el perfil de velocidades de un canal, comprobamos que la velocidad es cero en el fondo, en contacto con la base del canal, y se va incrementando hacia la superficie, encontrando la máxima un poco por debajo de la misma, debido a la existencia de corrientes secundarias inducidas en la superficie. Se ha comprobado experimentalmente que la velocidad media se encuentra a una distancia de la superficie de 0,6h, y es del orden de la media de velocidades a 0,2h y 0,8h. Esto es debido a que podemos trabajar el agua como pequeñas láminas que van rozando unas con otras.
Para concluir este estudio, (aunque hay parámetros que he desechado por el momento) hay que tener en cuenta el tipo de flujo que se quiero en el un canal. El nº de Froude nos indica en que tipo de flujo estamos.

Tipos de flujo:

Flujo Crítico: Fruto de la combinación de fuerzas inerciales y gravitacionales que lo hacen inestable, convirtiéndolo en un estado intermedio y cambiante entre los otros dos tipos de flujo. Debido a esto es bastante inaceptable y poco recomendable.
Para éste tipo de flujo el número de Froude es igual a 1.

Flujo Supercrítico: En este tipo de flujo las fuerzas inerciales presentan una influencia mucho mayor que las fuerzas gravitacionales. Además de esto, el flujo se presenta a velocidades y pendientes altas, y a profundidades más pequeñas.  El número de Froude, es mayor a 1; alcanzando la mayor capacidad para flujos mayores a 9.

Flujo subcrítico: Para flujo las fuerzas inerciales son sobrepasadas en importancia por las gravitacionales; en el flujo se tienen velocidades y pendientes bajas. El número de Froude en este estado es menor a 1.

Para calcular el número de Froude y determinar el estado em el que quiero que se encuentre mi canal utilizaré:
F=\dfrac{v}{\sqrt{g\cdot D_{H}}}dónde: velocidad v
            gravedad g
                                             profundidad hidráulica D_{H}
D_{H} está definida como el cociente entre el área mojada y el ancho de la superficie del canal)

Después de todo esta investigación aquí he dibujado lo que sería un croquis de la 1ª versión de canal
